기동툴 개요

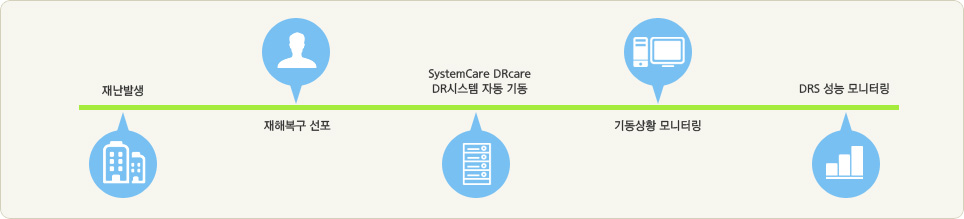

- DR시스템 기동툴은 재해복구가 선포되어 DR시스템을 긴급 기동할 시에 인력자원을 활용하여 수작업으로 시스템을 기동하던 종래의 기동프로세스를 자동화하여 인력의 개입 없이 시스템을 일괄적으로 자동 기동하고 기동모니터링 및 기동관리를 할 수 있도록 만든 TOOL 입니다.
- 기동절차 자동화
- DR시스템 기동절차 자동화
- 기동시간 단축
- 인력비용 최소화
- 기동오류 최소화
- 기동 자산관리
- 기동프로세스 관리
- 업무별 기동 절차 관리
- 서버별 기동 절차 관리
- 기동 스크립트 관리
- WEB WAS DB APP 기동
- 기동상황 모니터링
- 업무별 서버별 기동상황
- 종합 모니터링
- 기동상태, 기동률 파악
- 기동오류 파악
- DR시스템 모니터링
- DR시스템 작동 후 시스템 성능 및 장애 모니터링
- 이벤트 발생 및 경고시스템
구성 방안
- 기동툴은 수동실행을 통해 확립된 기동절차를 자동화하여 원하는 시간내에 기동을 완료할 수 있도록 수행하는 툴입니다.
| IPL 서버 사양 | OS | Windows 2008 Server R2 64Bit |
|---|---|---|
| CPU | 8Core | |
| RAM | 64GB | |
| DISK | OS/DB - 50GB WEB Server/Source - 40GB DB Data - 5GB |
|
| DB | Microsoft SQL 2008 Server 2008 R2 | |
| WEB | APACHE 2.2.14 (Win32) Language : PHP 5.1.12 |
|
기동동작 설명
- DRCare Manager는 기동 절차에 따라 OS를 기동하고 Script를 수행하여 전체 프로세스를 순차적으로 기동합니다.
- DRCare Manager는 기동절차를 정의하고 기동 절차목록을 생성 합니다.
- HMC Server에 명령을 전송하고 서버를 재기동 합니다.
- INFITEC Agent를 통하여 순차적으로 정의된 Script를 수행합니다.
- 수행결과를 판단하여 다음절차의 진행 여부 및 대기를 수행합니다.

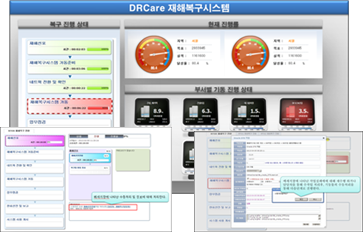

대시보드 기능
- 대시보드는 현재 재해복구작업이 진행되는 상황을 담당 업무별로 즉시 확인 할 수 있도록 기능을 제공하며 복구되는 상황을 실시간으로 파악하여 업무점검 및 완료 보고시기를 제공합니다.
- 재해복구 시스템의 복구 진행 상태를 절차 적으로 출력 하여 현재 진행 중인 상태를 알 수 있습니다.
- 진행 단계를 선택하면 세부 진행 화면이 연결됩니다.
- 현재 진행되고 있는 진행률을 표시하여 진행중인 상황을 즉시 파악 할 수 있습니다.
- 부서별 기동중인 상태를 표시하고 기동 중 장애가 발생하였는지를 표시합니다.
- 장애가 발생할 경우 발생한 부서(업무)의 화면을 선택하면 세부화면으로 연결됩니다.
- 메세지창에 나타난 작업실패에에 대해 재수행 하거나 담당자를 통해 수작업 처리후, 기동툴의 수동처리를 통해 다음단계로 진행 할 수 있습니다.
기능 제공
- 자산 - 자산 정보에 대해서 별도로 관리가 가능 하면 가상화 자원에 대해서도 지원 합니다.
- 스크립트 - 스크립트를 등록 하고 관리 할수 있는 화면으로 표준화된 스크립트와 특화된 스크립트 관리가 가능 합니다. HMC연동이 가능하도록 기능을 제공 합니다.
- 스케쥴 - 스크립트를 등록 하고 관리 할수 있는 화면으로 표준화된 스크립트와 특화된 스크립트 관리가 가능 합니다. HMC연동이 가능하도록 기능을 제공 합니다.
- 이벤트 - 이벤트는 현재 수행 중인 스케줄에서 발생 되는 이벤트에 대해서 한눈에 확인이 가능 하며 해당 스크립트 수행에 대한 결과를 실시간으로 확인이 가능합니다.
- 관리 - 다양한 관리 기능을 제공 합니다.
